產品概述
GBC-35型手車式高壓開關柜三相式交流50HZ單母線系統的戶內保護型成套裝置，作為接受和分配35千伏的網絡點電能之用。GBC-35(Z)配用35kv真空斷路器，適用于切、合電容器組、電爐變壓器等頻繁操作場所。
本型高壓開關柜適用于下列工作條件；
◆ 海拔高度不超過1000米
◆ 周圍介質溫度不高于+40℃，不低于-20℃
◆ 相對濕度不超過90％（+25℃）；
◆ 沒有導電塵埃及足以腐蝕金屬和破壞絕緣的氣體的場所；
◆ 沒有爆炸危險的場所；
◆ 沒有劇烈震動和顛簸及垂直傾斜度不超過5度的場所。
技術數據
高壓柜所配一次元件，包括真空斷路器（或少油斷路器）、操動機構、隔離開關、電流互感器、電壓互感器、熔斷器、避雷器、電力變壓器、R-C過電壓保護裝置等，在本產品的裝置條件下仍滿足各自產品的技術性能。
高壓柜的主要數據
|
序號 |
項目 |
單位 |
數據 |
|
|
1 |
額定電壓 |
Kv |
35 |
|
|
2 |
最高工作電壓 |
Kv |
40.5 |
|
|
3 |
額定電流 |
A |
1000、1250、1600、2000 |
|
|
4 |
額定短路開段流 |
KA |
12.5、16、20、25、31.5 |
|
|
5 |
動穩定電流（峰值） |
KA |
31.5 、40、50、63 、80 |
|
|
6 |
額定關合電流（峰值） |
KA |
31.5、40、50、63、80 |
|
|
7 |
4秒熱穩定電流 |
KA |
12.5、16、20、25、31.5 |
|
|
8 |
外形尺寸（寬*深*高） |
Mm |
1818*2000*2900 |
|
|
9 |
重量（斷路器柜） |
Kg |
1600(其中斷路器手車約重620) |
|
|
10 |
動荷重 |
向下 |
kg |
約500 |
|
向上 |
約500 |
|||

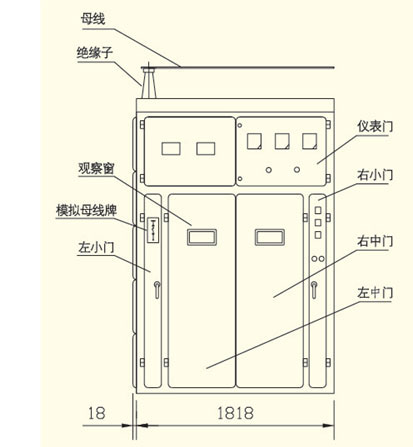

結構說明
本開關柜為手車式結構，采用空氣絕緣為主。各相帶電體之間及相地之間絕緣距離不小于300毫米，只有個別方案柜的個別部位相間距離不足的才設置極間隔板。
開關柜主母線采用矩形鋁母線水平架空于柜頂，前后可以觀察。聯絡母線一般采用φ50×5鋁管呈三角形布置在柜的下部，特殊情況（當電纜進出線兼聯絡時），采用交聯聚乙烯塑料電纜改制的固體絕緣聯絡母線。
除柜后用鋼網遮欄以便觀察外，開關柜的正面、柜間及柜的兩側，均采用鋼板門或封板加以保護。
開關柜柜體骨架有角鋼及鋼板彎制焊接而成，分隔成手車室、隔離觸頭室、電纜頭室、繼電器室、端子室以及儀表板等。
為保證檢修的安全，上、下一次靜觸頭之間，手車室與柜頂主母線之間，均設有金屬隔板。下隔離觸頭與手車室之間設有絕緣隔板。
開關柜設有識別裝置，以保證同類型手車可以互換，不同類型的手車不能推入。
手車骨架由角鋼及鋼板彎制焊接而成。根據一次線路方案，共分為斷路器、三相和單相電壓互感器、避雷器、相間保護的組合式避雷器、隔離、變壓器、及R-C過電壓保護裝置等。
各種手車的操作面均有金屬封板加以保護，上部和下部的保護板上開有觀察車內情況的視察室，中部是操作板，用于裝設操作把柄、聯鎖機構。
根據使用的不同要求，開關柜還設有機械的或電氣的聯鎖裝置。
